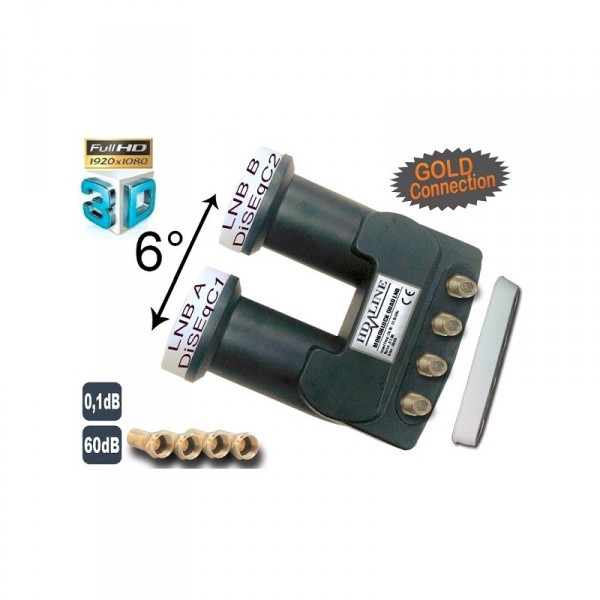

HD-LINE Monoblock QUAD

HD-MBQ6

Nouveau

En savoir plus

Point Spécification Point Spécification
Gamme de
fréquences d'entrée

Bande basse:
10,70 GHz ~ 11,70

Bande haute:
11.70 ~ 12,75 GHz
L.O. Bruit de phase


-50dBc/Hz @ 1KHz

-75dBc/Hz @ 10KHz

-90dBc/Hz @ 100KHz

Gamme de
fréquence de sortie

Bande basse:
950 ~ 1950 MHz

Bande haute:
1100 ~ 2150 MHz

Rejet d'image


60dB (Min.)

Noise Figure


Bande :
0,1 dB (Typ.)

ROS de sortie 2,0:1 (max.)
Conversion de gain


60dB (Max.)

Puissance de sortie 0dBm (Min.)
(à compression de
gain de 1 dB)
Gain de planéité


± 0.75dB/26MHz

Type de connecteur 75Ω connecteur femelle F
POL Croix. Isolement 29 dB (Typ.) DC Consommation
de courant
200 mA (max.)
L.O. Fréquence


Bande basse:
9,75 GHz

Bande haute:
10,60 GHz

Bande basse / haute
de commutation


Bande basse:
0 Hz

Bande haute:
22KHz ± 4 KHz

L.O. Stabilité de fréquence


± 1,0 MHz (
max.) @ +25

± 3,0 MHz (max.) à -30 ~ +60

POL. Tension de commutation


11.5 ~ 14.0 V @ VP

16.0 ~ 19.0 V @ HP
    Température de fonctionnement -30 ~ +60
